CAD批量打印命令与快捷键操作详解

在CAD绘图工作中经常需要输出大量图纸文件传统单张打印方式效率低下。针对这一痛点本文将详细介绍如何运用批量打印功能快速处理多图输出任务。

CAD批量打印核心指令解析：

主流CAD平台均配置了智能批处理功能以浩辰CAD为例其核心指令为BP快捷键。该命令可自动识别具有相同图框属性的设计文件通过预设参数实现多图连续输出显著提升工作效率。

批量打印完整操作流程：

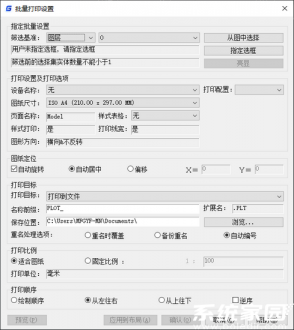

启动CAD软件载入目标图纸后在命令行键入BP指令并执行将激活批量打印控制面板。该界面集成了多项输出参数设置功能用户可根据实际需求调整打印规格。

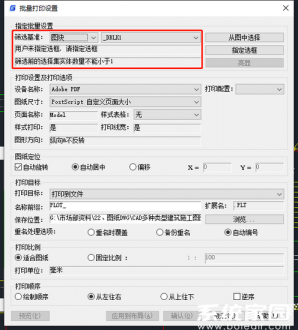

在参数配置区域选择批量处理对象类型建议优先选用智能图框识别模式。通过点击选框选择功能在绘图区框选目标范围系统将自动统计符合要求的图框数量此过程需确保选择集包含足够数量的有效元素。

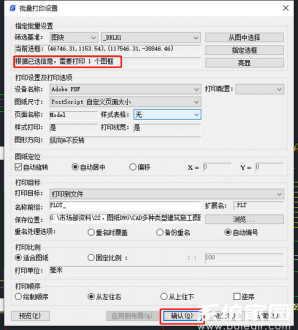

完成参数设定后控制面板将实时显示选框坐标及待处理图框总数。用户可在此阶段进行最终确认通过预览功能检查图纸排序与输出范围避免纸张浪费。

执行输出指令前建议做好以下准备工作：检查打印机纸张规格是否匹配确认所有图框比例一致核对图纸输出顺序是否正确。针对特殊尺寸图纸可单独设置独立打印方案或通过分批次处理优化输出效果。

掌握批量打印技巧可大幅缩短输出耗时建议设计人员将常用参数保存为预设模板后续使用时直接调用。对于复杂项目文件可采用图层过滤功能精准选择输出范围避免误选无关元素。定期更新打印驱动程序可确保输出质量与系统指令的兼容性。
