CAD平行线间距标注步骤详解

在工程设计与制图领域，CAD软件已成为建筑、机械、电子等行业的核心工具。精确标注是图纸交流的重要环节，其中平行线间距的标注作为基础操作，直接影响图纸信息的准确传达。本文将详细解析AutoCAD软件中平行线间距标注的标准化操作流程。

CAD平行线间距测量规范

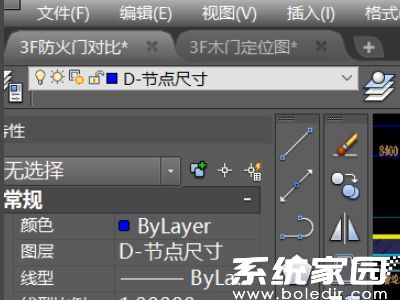

1、启动AutoCAD应用程序后，通过文件菜单或快捷指令打开目标工程图纸

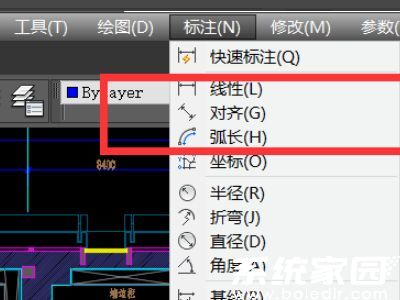

2、在顶部工具栏中选择标注功能并定位对齐选项

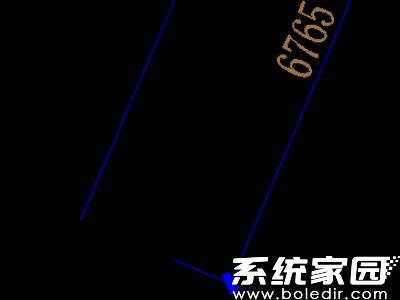

3、激活对齐标注模式后，依次选取两条平行线的对应特征点

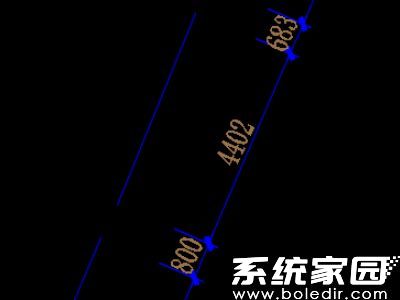

4、完成首组标注后，输入DCO命令激活连续标注模式提升效率

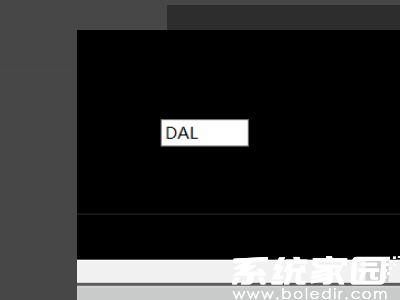

5、熟练用户可直接在命令行输入DAL指令快速调用对齐标注功能

在实际操作中需注意视图缩放比例对标注显示的影响，建议在标注前确认当前视图比例设置。对于非正交平行线，系统会自动计算实际投影距离。建议定期使用标注样式管理器检查字体大小和箭头格式，确保符合行业制图规范。掌握这些基础标注技巧后，可进一步学习标注关联性设置，实现尺寸参数与图形修改的智能联动。
